ห้องครัว พ่อครัว หุ่นยนต์ทำอาหาร เครื่องทำอาหาร สวิตช์มอเตอร์ฝืน

คำอธิบายสั้น:

800W ความเร็วสูง Switched reluctance มอเตอร์และไดรเวอร์ความเร็ว 35000rpm ผสมเครื่องใช้ภายในบ้านมอเตอร์

1. ประสิทธิภาพของระบบสูง: ในช่วงการควบคุมความเร็วที่กว้าง ประสิทธิภาพโดยรวมจะสูงกว่าระบบควบคุมความเร็วอื่น ๆ อย่างน้อย 10% และประสิทธิภาพสูงจะชัดเจนมากขึ้นที่ความเร็วต่ำและโหลดที่ไม่ได้รับการจัดอันดับ

2. การควบคุมความเร็วที่หลากหลาย, การทำงานในระยะยาวที่ความเร็วต่ำ: สามารถทำงานได้ภายใต้โหลดเป็นเวลานานในช่วงตั้งแต่ศูนย์ถึงความเร็วสูงสุด และอุณหภูมิที่เพิ่มขึ้นของมอเตอร์และตัวควบคุมจะต่ำกว่าอุณหภูมิที่กำหนด โหลด

3. แรงบิดสตาร์ทสูง กระแสสตาร์ทต่ำ: เมื่อแรงบิดสตาร์ทถึง 150% ของแรงบิดที่กำหนด กระแสสตาร์ทจะอยู่ที่ 30% ของกระแสพิกัดเท่านั้น


รายละเอียดผลิตภัณฑ์

แท็กสินค้า

พารามิเตอร์มอเตอร์

แรงดันไฟฟ้าที่ใช้งาน DC300V
จัดอันดับปัจจุบัน 2.8 ± 10% ก
กระแสสูงสุด 5.4A
แรงดันไฟฟ้าเริ่มต้น กระแสตรง23V~25V
กำลังไฟพิกัด 700±10%W
ความเร็วที่กำหนด 35,000 ± 10% รอบต่อนาที
พลังงานที่ไม่ได้ใช้งาน <100W
จำนวนเสา 2
แรงบิด 0.2NM
ประสิทธิผล 80% ± 10%
การเปลี่ยน ตามแนวแกน CW
เสียงรบกวน สูงสุด 96dB,<30ซม
น้ำหนัก 1.68กก
การแบก ลูกปืน 2 ลูก
ควบคุม เซ็นเซอร์ฮอลล์
ติดตั้ง ติดหน้าแปลน

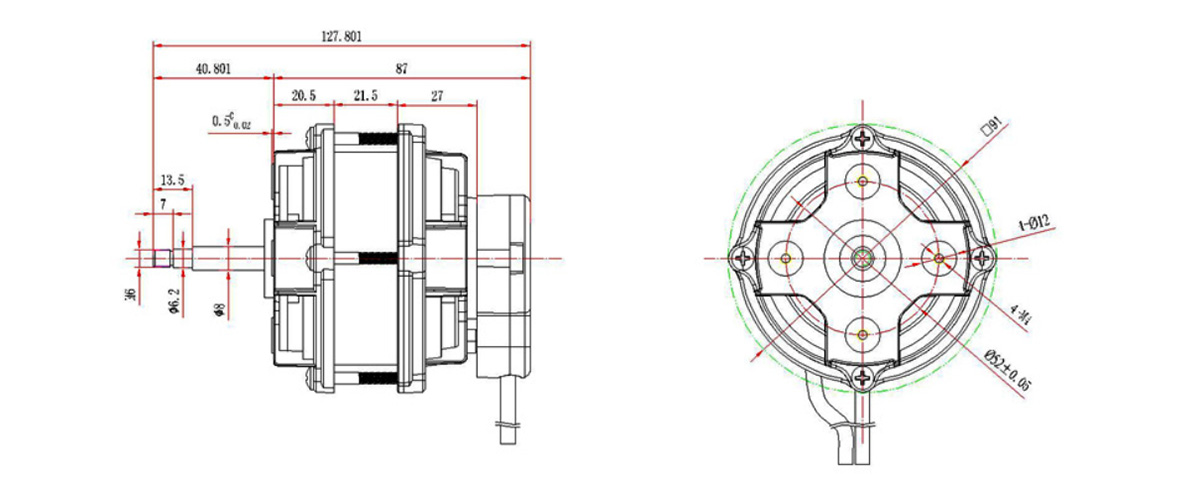

มอเตอร์พัดลม 500W3

โครงสร้างมอเตอร์

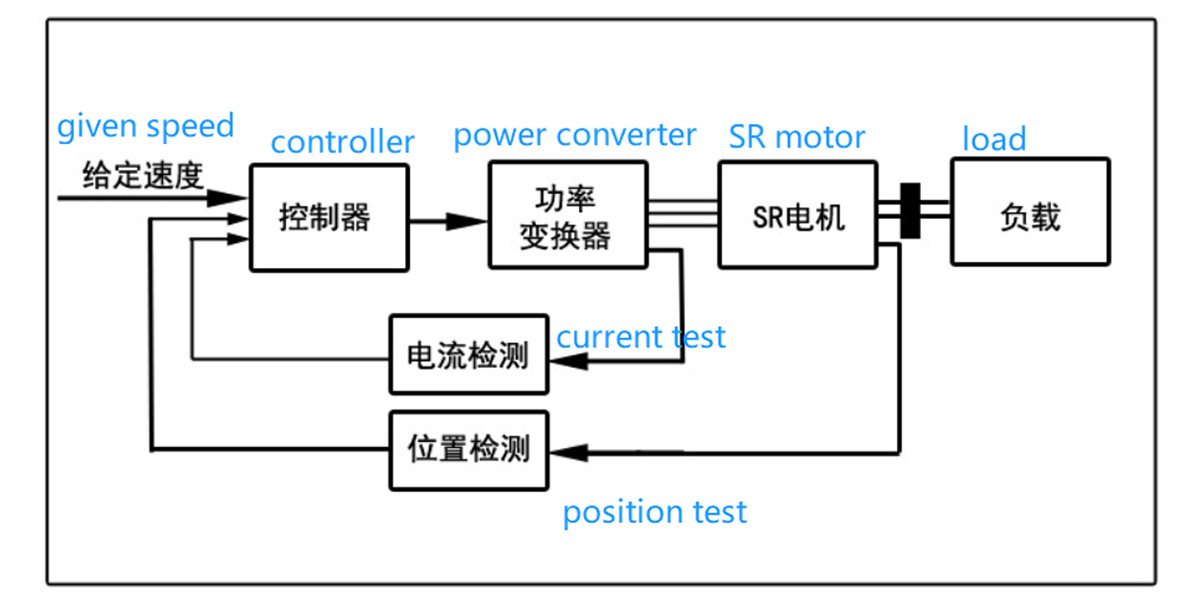

1. องค์ประกอบของระบบขับเคลื่อนมอเตอร์แบบฝืนแบบสลับ
ระบบขับเคลื่อนมอเตอร์แบบฝืนสวิตช์ (SRD) ส่วนใหญ่ประกอบด้วยมอเตอร์แบบฝืนแบบสวิตช์ ตัวแปลงกำลัง ตัวควบคุม และตัวตรวจจับ

มอเตอร์พัดลม 500W4

2.สลับมอเตอร์ฝืน
มอเตอร์ SR สามารถออกแบบเป็นโครงสร้างเฟสเดียว สองเฟส สามเฟส สี่เฟส และหลายเฟสที่มีหมายเลขเฟสต่างกัน และมีโครงสร้างฟันเดี่ยวต่อเสาและโครงสร้างหลายฟันต่อเสา อากาศตามแนวแกน ช่องว่าง ช่องว่างอากาศในแนวรัศมี และช่องว่างอากาศตามแนวแกนโครงสร้างช่องว่างอากาศแบบไฮบริดรัศมี โรเตอร์ด้านในและโครงสร้างโรเตอร์ด้านนอก โดยทั่วไปแล้ว มอเตอร์ SR ที่ต่ำกว่าสามเฟสจะไม่มีความสามารถในการสตาร์ทเองเฟสจำนวนมากมีประโยชน์ในการลดความผันผวนของแรงบิด แต่จะนำไปสู่โครงสร้างที่ซับซ้อน อุปกรณ์สวิตชิ่งหลักจำนวนมาก และต้นทุนที่เพิ่มขึ้นในปัจจุบัน โครงสร้างสองเฟส 6/4 ขั้วและโครงสร้างระดับสี่เฟส 8/6 มีการใช้กันอย่างแพร่หลาย

มอเตอร์พัดลม 500W5

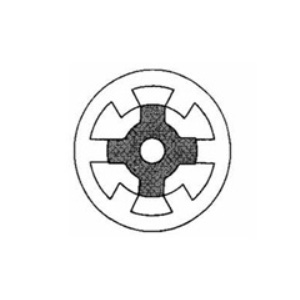

โครงสร้างปกติ 3 เฟส
มอเตอร์ SR โพลาร์ 6/4

มอเตอร์พัดลม 500W6

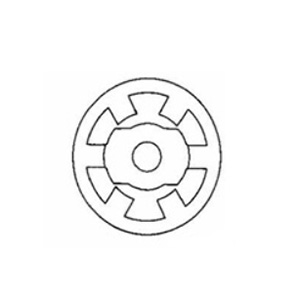

3 เฟส 6/2
มอเตอร์โพลาร์ SR

มอเตอร์พัดลม 500W7

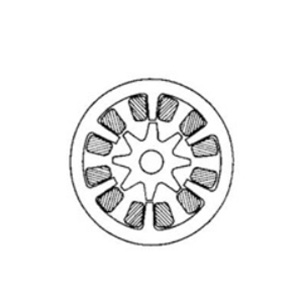

3 เฟส 6/8
มอเตอร์โพลาร์ SR

มอเตอร์พัดลม 500W8

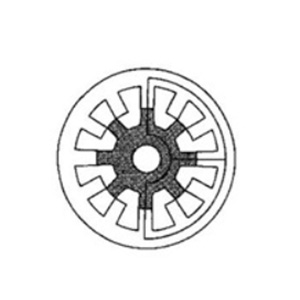

3 เฟส 12/8
มอเตอร์โพลาร์ SR

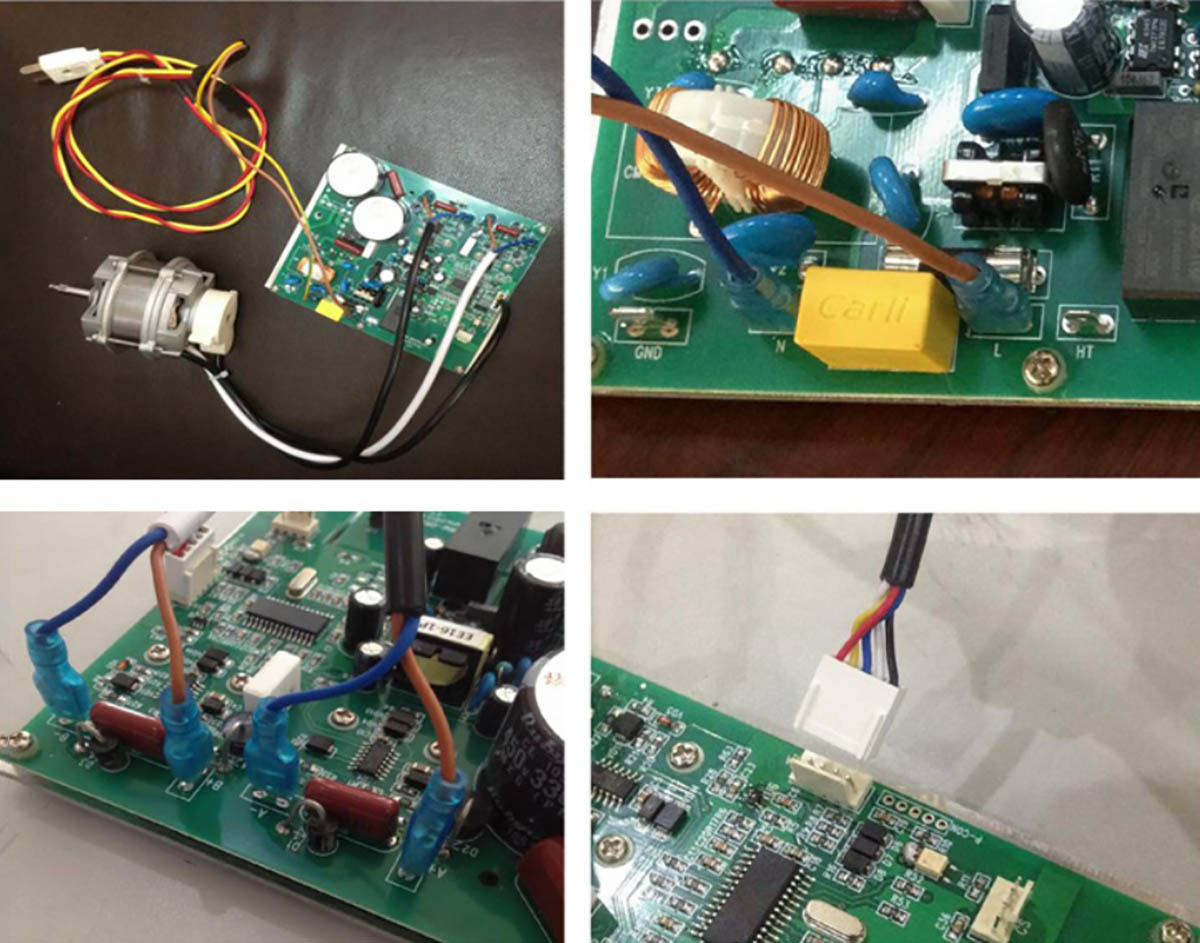

3. แผนภาพการเดินสายทางกายภาพของมอเตอร์และไดรเวอร์

มอเตอร์พัดลม 500W9

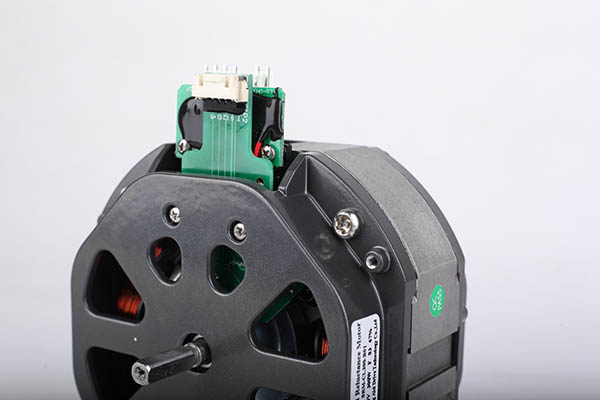

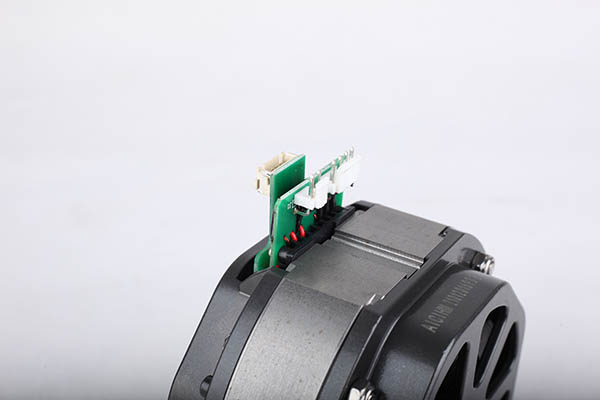

รูปถ่ายสินค้า

มอเตอร์พัดลม 500W11
มอเตอร์พัดลม 500W10

การต่อสายไฟเฟสมอเตอร์

สีดำ (สีน้ำตาล /A+ สีน้ำเงิน /A-), สีขาว (สีน้ำตาล /A+ สีน้ำเงิน /A- ), ความยาวสายไฟ L=380 ± 50 มม.
การเดินสายไฟฮอลล์:
สีแดง ( +5V ), สีดำ ( GND), สีเหลือง ( SA ), สีฟ้า ( SB), สีขาว ( SC ), ความยาวสาย L= ความยาวสาย L=380 ± 50มม.
การจัดเก็บ: 5 ℃ ~ 40 ℃ ความชื้น <90%
ชั้นฉนวน: F
ขดลวดไร้รอยร้าวจะหมุนเป็นเวลา 3 นาทีที่ 130% ของแรงดันไฟฟ้าที่กำหนด
อายุการใช้งาน: 2000 ชั่วโมงภายใต้สภาพการทำงานปกติ
การกระจัดตามแนวแกนควรน้อยกว่า 0.02 มม. เมื่อมอเตอร์ทำงาน

ลักษณะของมอเตอร์

1.ประสิทธิภาพของระบบสูง: ในช่วงการควบคุมความเร็วที่กว้าง ประสิทธิภาพโดยรวมจะสูงกว่าระบบควบคุมความเร็วอื่นๆ อย่างน้อย 10% และประสิทธิภาพสูงจะเห็นได้ชัดเจนกว่าที่ความเร็วต่ำและโหลดที่ไม่ได้รับการจัดอันดับ
2.การควบคุมความเร็วที่หลากหลาย การทำงานระยะยาวที่ความเร็วต่ำ: สามารถทำงานได้ภายใต้โหลดเป็นเวลานานในช่วงตั้งแต่ศูนย์ถึงความเร็วสูงสุด และอุณหภูมิที่เพิ่มขึ้นของมอเตอร์และตัวควบคุมจะต่ำกว่าอุณหภูมิของโหลดที่กำหนด
3.แรงบิดสตาร์ทสูง กระแสสตาร์ทต่ำ: เมื่อแรงบิดสตาร์ทถึง 150% ของแรงบิดที่กำหนด กระแสสตาร์ทจะอยู่ที่ 30% ของกระแสพิกัดเท่านั้น
4. สามารถเริ่มและหยุดบ่อยครั้ง และสลับระหว่างการหมุนไปข้างหน้าและย้อนกลับ: สามารถเริ่มและหยุดบ่อยครั้ง และสลับระหว่างการหมุนไปข้างหน้าและย้อนกลับบ่อยครั้งเมื่อมีชุดเบรกและกำลังเบรกตรงตามเวลาที่กำหนด การสลับสตาร์ท-หยุดและเดินหน้า-ถอยหลังสามารถทำได้มากกว่า 1,000 ครั้งต่อชั่วโมง
5. ความสามารถในการโอเวอร์โหลดที่แข็งแกร่ง: เมื่อโหลดมีขนาดใหญ่กว่าโหลดที่กำหนดในช่วงเวลาสั้น ๆ ความเร็วจะลดลง กำลังขับสูงสุดจะยังคงอยู่ และจะไม่มีปรากฏการณ์กระแสเกินเมื่อโหลดกลับสู่สภาวะปกติ ความเร็วจะกลับสู่ความเร็วที่ตั้งไว้
6.ความแข็งแรงทางกลและความน่าเชื่อถือสูงกว่ามอเตอร์ประเภทอื่นโรเตอร์ไม่มีแม่เหล็กถาวรและสามารถมีอุณหภูมิที่เพิ่มขึ้นได้สูงกว่าที่อนุญาต

แอปพลิเคชัน

พัดลมและเครื่องทำอาหาร
