คอนโทรลเลอร์ ACIM ซีรีส์ SDJ (3KW)
รายละเอียดสินค้า ตัวควบคุมมอเตอร์ซีรีส์ SDJ (3KW)
คอนโทรลเลอร์ AC ซีรีส์ SDJ เป็นไดรเวอร์ที่พัฒนาขึ้นสำหรับรถยนต์ไฟฟ้ากระแสสลับที่มีแรงดันไฟฟ้าต่ำเนื่องจากอุปกรณ์ขับเคลื่อนที่มีความน่าเชื่อถือสูงและมอเตอร์อะซิงโครนัสแรงบิดขนาดใหญ่ ออกแบบด้วยวิธีควบคุมเวกเตอร์สี่ควอแดรนท์ จึงสามารถควบคุมความเร็วและแรงบิดของมอเตอร์ได้อย่างแม่นยำมีการใช้กันอย่างแพร่หลายในรถยนต์นั่งไฟฟ้าบริสุทธิ์, รถยนต์โดยสารคลาส A00 ความเร็วต่ำ, รถเที่ยวชมสถานที่ด้วยไฟฟ้า, รถกวาดไฟฟ้า, ยานพาหนะโลจิสติกไฟฟ้า ฯลฯ
ตัวควบคุม AC ซีรีส์ SDJ ใช้การควบคุมไดรฟ์แบบดิจิทัลโดยมี DSP เป็นแกนหลัก และระดับการป้องกันสูงถึง IP67ตัวควบคุมใช้มอเตอร์แบบอะซิงโครนัสที่มีความน่าเชื่อถือสูงและแรงบิดสูงเป็นอุปกรณ์ขับเคลื่อน ซึ่งมีลักษณะขนาดเล็ก น้ำหนักเบา ความน่าเชื่อถือสูงและการตอบสนองที่รวดเร็วพร้อมฟังก์ชั่นตอบรับพลังงานเพื่อเพิ่มระยะทางในการล่องเรือและการออกแบบการป้องกันที่หลากหลาย เช่น กระแสจำกัด กระแสเกิน อุณหภูมิเกิน โรเตอร์ล็อค การลัดวงจร ฯลฯ
คุณสมบัติ
ตัวควบคุมใช้ DSP ของเยอรมัน ซึ่งเป็นไดรฟ์ดิจิทัลกระแสหลักระดับสากลเป็นชิปควบคุมหลัก ซึ่งช่วยในการสร้างแพลตฟอร์มที่ดีสำหรับอัลกอริธึมควบคุมมอเตอร์
ด้วยการใช้หลอด MOSFET กำลังสูงสำหรับอุปกรณ์ไฟฟ้า ทำให้สามารถแปลงพลังงานได้อย่างมีประสิทธิภาพ
การป้องกันความปลอดภัยหลายประการสำหรับอินเทอร์เฟซ CAN และการจัดการการรับรองความปลอดภัยของแบตเตอรี่ลิเธียม BMS
รองรับการป้องกันไฟฟ้าลัดวงจร (เฟส - กราวด์, เฟส - เฟส, เฟส - แหล่งกำเนิด), โอเวอร์โหลด, อุณหภูมิเกิน, การป้องกันแรงดันไฟฟ้าเกิน
เทคโนโลยีเบรกแบบจ่ายใหม่ที่เชื่อถือได้และยืดหยุ่นสามารถปรับปรุงระยะการขับขี่ เพื่อตอบสนองความต้องการของลูกค้า แม้ในสถานะการขับขี่ที่ความเร็วต่ำ
การใช้เทคโนโลยีไมโครโมชั่นและเทคโนโลยีการลงเนินช้าๆ และการยึดเนินเขาเพื่อความลาดชัน ความสามารถในการปีนเขาที่ทรงพลังยิ่งขึ้น การยึดเนินเขาที่มั่นคง และการสตาร์ทที่แข็งแกร่งยิ่งขึ้น
ใช้อัลกอริธึมการเพิ่มประสิทธิภาพที่ยอดเยี่ยมและความถี่ 0 ถึง 300 HZ เพื่อลดเสียงรบกวนและความกว้างของการสั่นสะเทือน
ฟังก์ชั่นป้องกันข้อผิดพลาดที่สมบูรณ์แบบ ออดจะเตือนข้อผิดพลาดทุกประเภท บำรุงรักษาได้สะดวก
ใช้เทคโนโลยี CAN-bus เพื่อลดการเชื่อมต่อสายไฟ สามารถปรับพารามิเตอร์ได้และสามารถตั้งโปรแกรมออนไลน์ได้
ใช้การออกแบบที่เข้ากันได้เพื่อทำให้ปริมาตรเล็กลงและน้ำหนักเบาลงฟังก์ชั่นการเรียนรู้ด้วยตนเอง ลดความซับซ้อนของขั้นตอนการติดตั้งและการดีบัก
สำหรับบริษัทรถยนต์: โหลดง่าย บริการหลังการขายไร้กังวล
ความสามารถในการปรับตัวและการเรียนรู้ด้วยตนเองที่แข็งแกร่ง
อุปกรณ์โรงงานชื่อดัง คุณภาพเชื่อถือได้
ฟังก์ชั่นแจ้งเตือนข้อผิดพลาดในการตรวจจับตัวเอง
สำหรับผู้ใช้: ประสบการณ์ที่แข็งแกร่ง, การควบม้าตามใจชอบ
การขับขี่เป็นไปอย่างราบรื่น ออกตัวได้แข็งแกร่ง และการเร่งความเร็วก็แข็งแกร่ง
แรงบิดขนาดใหญ่ ความสามารถในการปีนเขาที่แข็งแกร่ง ป้องกันการลื่นบนทางลาด
การตอบสนองพลังงาน เพิ่มระยะการล่องเรือ เพิ่มอายุการใช้งานแบตเตอรี่
สินค้า: การออกแบบอย่างมืออาชีพ, การพิจารณา
ประสิทธิภาพที่มั่นคง
การออกแบบความปลอดภัยและการป้องกันที่สมบูรณ์แบบ
ข้อมูลจำเพาะ
| โมเดลคอนโทรลเลอร์ | SDJ-7.5KW | |||
| ไฟฟ้า | อินพุต (ดีซี/วี) | 72V | 96V | 144 โวลต์ |
| กระแสไฟขาออกสูงสุด (AC/A) | 400A | 320A | 250A | |
| พิกัดกระแสไฟขาออก (AC/A) | 115เอ | 78เอ | 52เอ | |
| กำลังขับสูงสุด (KW) | 30 | 30 | 30 | |
| เอาท์พุทความถี่สูงสุด (Hz) | 300 | 300 | 300 | |
| ช่วงอุณหภูมิสภาพแวดล้อมการทำงาน (℃) | -30°ซ--+55°ซ | |||
| ช่วงอุณหภูมิสภาพแวดล้อมในการจัดเก็บ (℃) | -40°ซ---+70°ซ | |||
| คลาสไอพี | IP67 | |||
| ประสิทธิภาพของฉนวน | 72V/96V อินพุตและเอาต์พุตไปยังเปลือก DC1000V, กระแสไฟรั่ว 0.05mA, ความต้านทานฉนวน 20MΩ | |||
| 144V อินพุตและเอาต์พุตไปยังเปลือก DC2100V, กระแสไฟรั่ว 2.1mA, ความต้านทานฉนวน 1MΩ | ||||
| ประสิทธิภาพของตัวควบคุม | 0.98 | |||
| วิธีการทำความเย็น | เนเชอรัลคูลลิ่ง/แอร์คูลลิ่ง | |||
| วิธีการควบคุม | การควบคุมเวกเตอร์ | |||
| ประเภทมอเตอร์ | มอเตอร์แบบอะซิงโครนัส | |||
| มาตรฐานการสั่นสะเทือน | กิกะไบต์/T2423 | |||
| วิธีการสื่อสาร | สามารถ | |||
| น้ำหนัก (กิโลกรัม) | 4กก | |||

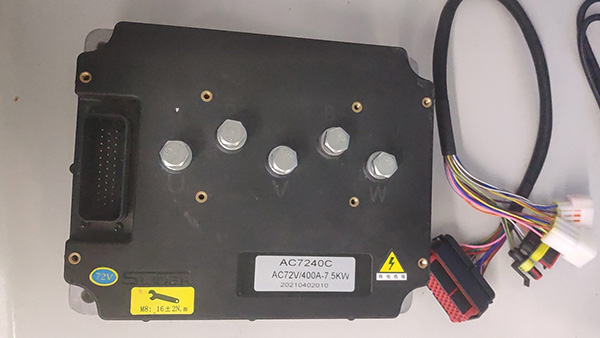

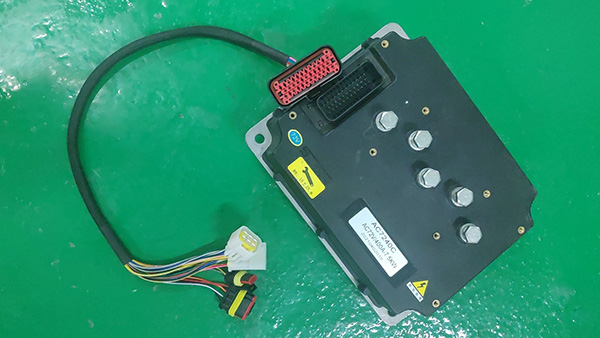

รูปถ่ายสินค้า

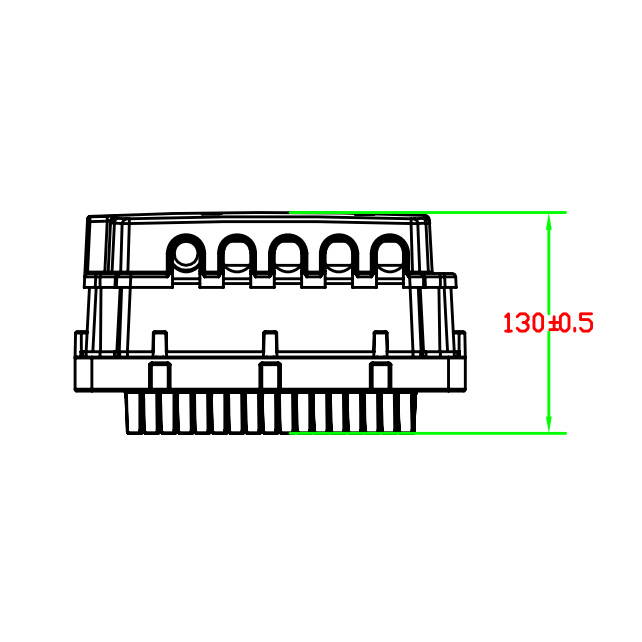

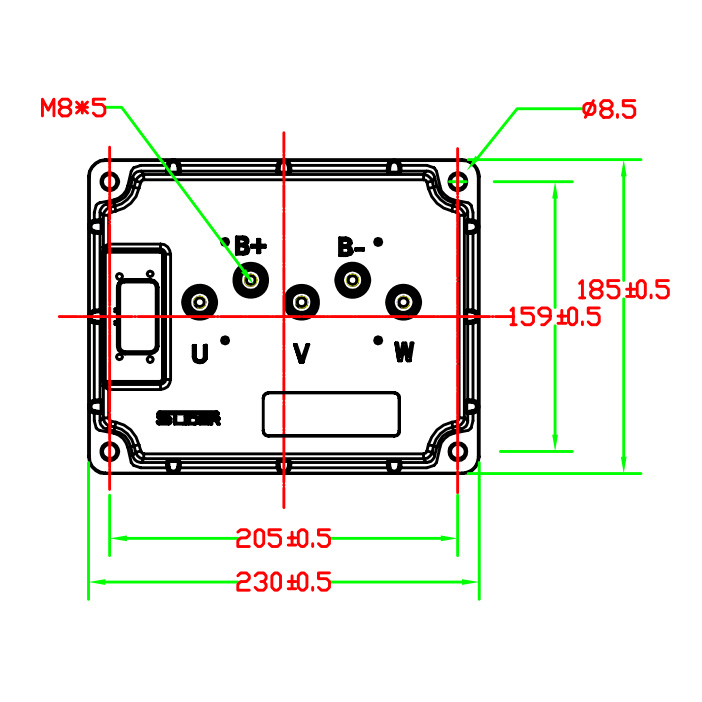

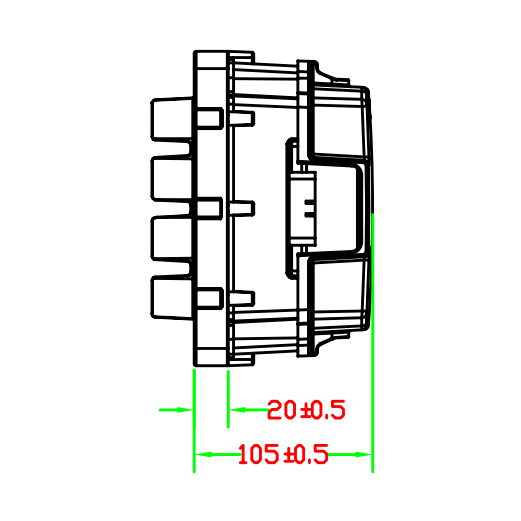

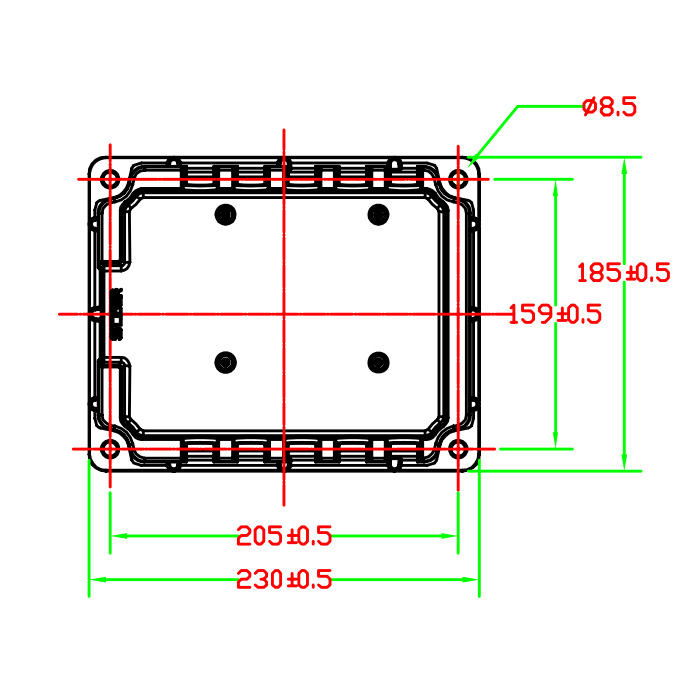

ภาพวาดมิติ
